Uma coisa é fato: um trem não consegue operar sem a sinalização ferroviária. Trata-se do coração da ferrovia, responsável pela movimentação da composição, além de evitar acidentes e mudanças de trajeto e de via.
O setor ferroviário mundial atravessa um período de crescimento robusto e transformação tecnológica. Segundo o estudo “Mercado Mundial para Indústrias Ferroviárias 2024”, da SCI/Verkehr, o mercado ferroviário global ultrapassou 200 bilhões de euros e projeta crescimento contínuo de 4% anuais nos próximos cinco anos.
Particularmente relevante para o contexto da sinalização ferroviária é o fato de que o setor de tecnologia de sistemas ferroviários apresenta crescimento ainda mais acelerado (4,6%), com crescente participação de componentes e processos digitais em segmentos tradicionalmente analógicos.
O Brasil também apresenta crescimento neste modal de transporte, principalmente na parte de cargas. Foram 150 milhões de toneladas úteis transportadas em 2024, superando o recorde de 2023, e é o maior dos últimos 19 anos.
Existem 8 projetos ferroviários principais em andamento no Brasil, conforme já publicamos no nosso blog. Todos eles envolvem a participação de toda a indústria nacional e estrangeira, com o fornecimento de material rodante, sinalização, via permanente e diversos componentes.
A digitalização crescente da infraestrutura ferroviária posiciona os sistemas de sinalização como elementos estratégicos fundamentais, não apenas para a segurança operacional, mas também como catalisadores da modernização e eficiência do transporte ferroviário.
Neste material, vamos esmiuçar do que se trata a sinalização ferroviária, quais os principais tipos e as tendências futuras e tipos de automações adotadas.
Boa leitura!
Como funciona a sinalização ferroviária
A sinalização ferroviária representa um sistema complexo de controle de tráfego que garante a operação segura e eficiente dos trens.
Basicamente, funciona como um “sistema de semáforos para trens”, estabelecendo regras de segurança que permitem apenas um trem por vez em um trecho específico da via, evitando colisões e otimizando o fluxo de tráfego ferroviário.
Princípios básicos de funcionamento
O funcionamento da sinalização ferroviária baseia-se em dois conceitos fundamentais: divisão em blocos e sistemas de comunicação automatizados.
A divisão em blocos constitui o alicerce da segurança ferroviária. As vias são segmentadas em seções denominadas blocos, garantindo que apenas um trem ocupe cada bloco simultaneamente.
Mesmo quando diferentes rotas se cruzam, esse sistema assegura separação adequada entre composições, eliminando riscos de colisão frontal.
Os sistemas de comunicação evoluíram significativamente desde os primeiros “policiais ferroviários”, com bandeiras coloridas na década de 1840.
Atualmente, a maioria dos sistemas utiliza o CBTC (Communications Based Train Control), que oferece duas modalidades principais de controle: sistema de bloco fixo ou sistema de bloco móvel.
Vejamos em detalhes.
Sistema de Bloco Fixo
O Sistema de Bloco Fixo utiliza circuitos de via que detectam automaticamente a presença de trens.
Quando uma composição entra em um bloco, completa um circuito elétrico entre os trilhos adjacentes, enviando sinais para alterar automaticamente a sinalização upstream para amarelo ou vermelho.
O sistema também pode detectar obstruções através de circuitos completados sem trens conhecidos na área.
Sistema de Bloco Móvel
Já o Sistema de Bloco Móvel emprega computadores para calcular distâncias seguras dinâmicas ao redor de cada trem.
Para isso, sensores e sinais de rádio determinam localização e velocidade precisas, permitindo otimização contínua dos espaçamentos entre composições.
Componentes essenciais do sistema
Os sistemas de sinalização ferroviária modernos integram múltiplos componentes tecnológicos especializados. Ao todo, estamos falando de 5 componentes. São eles:
- Sinalização lateral (Trackside)
- Sinalização de cabine
- Transmissão Via-Trem (TVM)
- Sistemas de Proteção Automática
- Centros de controle
Vamos estudá-los em detalhe.

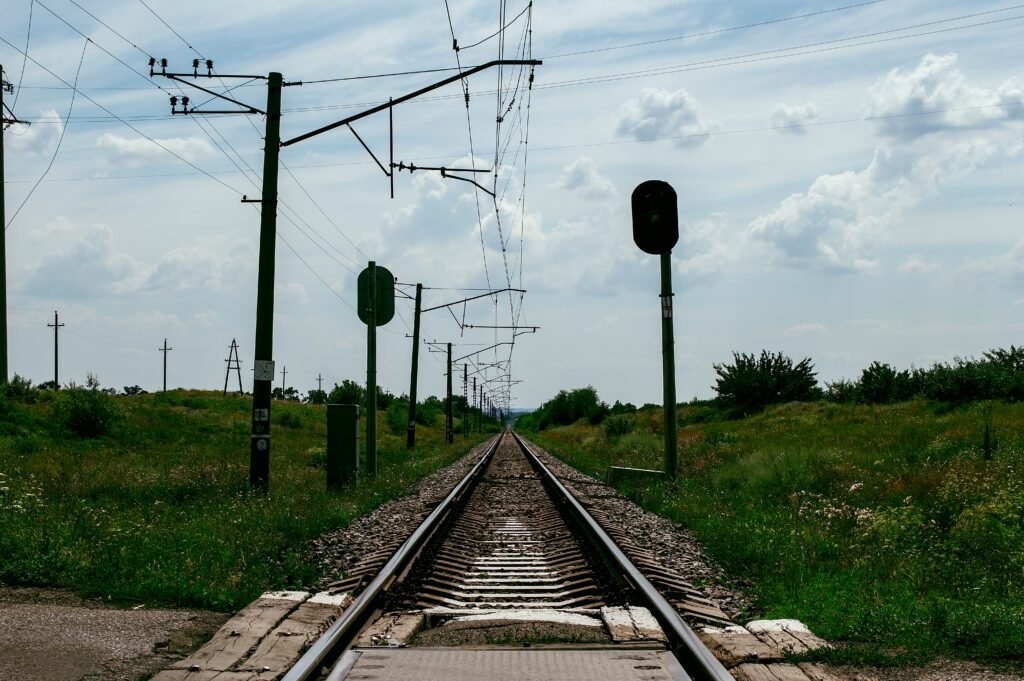

Sinalização Lateral (Trackside)
Utilizada em linhas convencionais, emprega o sistema tradicional de cores – verde (via livre), amarelo duplo (atenção preliminar), amarelo (próximo sinal pode ser vermelho) e vermelho (parada obrigatória).
Esses sinais proporcionam indicações visuais antecipadas, essenciais para trens operando em velocidades elevadas.
Sinalização de cabine
Aqui, já estamos falando de trens de alta velocidade (acima de 300 km/h), onde a sinalização lateral torna-se imperceptível.
As informações são transmitidas diretamente ao painel do maquinista através de sistemas digitais integrados.
Transmissão Via-Trem (TVM)
Sistema específico para trens de alta velocidade que utiliza antenas instaladas sob as composições para captar sinais elétricos transmitidos pelos trilhos.
Esse sistema comunica continuamente velocidades permitidas e restrições operacionais.
Sistemas de Proteção Automática
Os sistemas de proteção automática incluem AWS (Automatic Warning System), TPWS (Train Protection Warning System) e ATP (Automatic Train Protection).
O AWS é um sistema pioneiro que monitora a resposta do maquinista aos sinais. Utiliza equipamentos magnéticos instalados na via (ímã permanente seguido de eletroímã) posicionados nominalmente a 180-230 metros antes do sinal.
Para tanto, este sistema emite alerta para sinal “livre” e buzina para “cautela/perigo”, exigindo reconhecimento do maquinista em 2 segundos ou acionando freios automaticamente.
Já o TPWS representa uma evolução do AWS, implementando proteção automática seletiva em sinais de alto risco. Este sistema opera através de dois subsistemas complementares: o TSS (Train Stop System), que atua imediatamente quando um trem passa um sinal vermelho independentemente da velocidade, e o OSS (Overspeed System), que monitora velocidades de aproximação entre 25-450 metros antes do sinal.
O sistema utiliza pares de loops transmissores (armamento e disparo) que emitem frequências específicas apenas quando o sinal está vermelho.
Diferentemente do AWS, que é universal, o TPWS é instalado estrategicamente apenas em sinais críticos para prevenir colisões frontais e laterais, calculando automaticamente se um trem pode parar dentro da distância segura disponível.
Por fim, o ATP (Automatic Train Protection) representa o nível mais avançado de proteção, proporcionando controle contínuo da velocidade e supervisão integral da operação, evoluindo posteriormente para os sistemas ERTMS/ETCS utilizados na Europa moderna.
Esses componentes monitoram continuamente o comportamento do trem e podem acionar automaticamente os freios em situações de risco.
Centros de Controle
Unidades centralizadas que supervisionam toda a operação, detectam falhas através de painéis de controle óptico e coordenam intervenções de manutenção.
Esses centros mantêm comunicação constante com maquinistas através de unidades de apoio especializadas.
O sistema adota o princípio de segurança por falha: em caso de mau funcionamento técnico, os sinais automaticamente assumem posição de máxima segurança (vermelho), garantindo que falhas jamais resultem em indicações permissivas inadequadas.
Esta filosofia de design, combinada com redundâncias múltiplas e monitoramento contínuo, estabelece a sinalização ferroviária como um dos sistemas de transporte mais seguros disponíveis atualmente.
Tipos de sinalização ferroviária
Neste tópico, vamos abordar os principais tipos de sinalização ferroviária, sejam estas fixas ou móveis, automático ou manual, de maneira básica e simples. Vamos lá!
Sinalização fixa versus móvel
A sinalização fixa utiliza sinais instalados permanentemente ao longo da via férrea.
Este sistema tradicional emprega semáforos luminosos ou mecânicos posicionados em locais estratégicos para controlar o movimento dos trens.
Os principais componentes incluem:
- Sinais luminosos com tecnologia LED
- Sinais semáforo mecânicos (em linhas patrimoniais)
- Sistemas de detecção por circuitos de via
- Contadores de eixo para detecção de ocupação
Já a sinalização móvel representa a evolução tecnológica onde as informações de controle são transmitidas diretamente para a cabine do trem.
Os sistemas principais incluem:
- ETCS (European Train Control System) com seus diferentes níveis
- Sinalização de cabine com displays digitais
- Comunicação via rádio entre trem e centro de controle
- Sistemas CBTC para operações urbanas de alta frequência
Sistemas manuais versus automáticos
Agora, façamos uma comparação entre os sistemas manuais e automáticos dentro da sinalização ferroviária.
Sistemas Manuais
Os sistemas manuais representam a abordagem tradicional onde operadores humanos controlam diretamente todos os aspectos da sinalização ferroviária.
Nestes sistemas, sinalizadores qualificados trabalham em cabines de controle estrategicamente posicionadas ao longo da rede, operando alavancas mecânicas que controlam tanto os sinais quanto os aparelhos de mudança de via (AMVs).
A comunicação entre diferentes pontos de controle acontece através de sistemas de telégrafo ou telefone, seguindo protocolos rigorosos de segurança que dependem fundamentalmente da experiência e atenção humana para prevenir acidentes.
Embora possam parecer obsoletos, os sistemas manuais ainda oferecem vantagens importantes em situações específicas.
Eles funcionam independentemente de energia elétrica complexa, são mais simples de manter em áreas remotas, e permitem que operadores experientes tomem decisões baseadas em conhecimento local detalhado das condições da linha.
Contudo, sua capacidade é limitada pela velocidade de reação humana e pela possibilidade de erro operacional.
Sistemas Automáticos
Já os sistemas automáticos utilizam tecnologia avançada para assumir grande parte do controle operacional, reduzindo significativamente a dependência de intervenção humana.
O CBTC (Communications Based Train Control) representa o estado da arte desta tecnologia, permitindo comunicação contínua entre trens e centros de controle através de sistemas de rádio digital.
Esta comunicação constante possibilita o ATO (Automatic Train Operation), onde computadores embarcados podem controlar velocidade, aceleração e frenagem com precisão impossível de alcançar manualmente.
Conceito de graus de automação (GoA 1-4)
O conceito de graus de automação (GoA 1-4) oferece flexibilidade na implementação destes sistemas.
O GoA 1 mantém o maquinista no controle total mas com sistemas de proteção automática, enquanto o GoA 4 permite operação completamente autônoma sem pessoal a bordo.
Esta graduação permite que operadores ferroviários implementem automação de forma gradual, adaptando-se às necessidades específicas de cada linha e aos recursos disponíveis para investimento e treinamento.
A principal vantagem dos sistemas automáticos reside na sua capacidade de processar informações muito mais rapidamente que operadores humanos, permitindo intervalos menores entre trens e, consequentemente, maior capacidade de transporte.
Eles também mantêm registros detalhados de todas as operações, facilitando análises de desempenho e manutenção preditiva da infraestrutura.
A escolha entre estes sistemas depende de fatores como densidade de tráfego, velocidade operacional, requisitos de segurança e disponibilidade de investimento para modernização da infraestrutura ferroviária.
A título de conhecimento, o metrô de São Paulo vem adotando a sinalização CBTC em todas as suas linhas, sejam as que já estão em operação ou as que estão sendo construídas e entregues.
A Linha 4 – Amarela é o benchmark de sinalização CBTC no Brasil.
Elementos e Componentes da Sinalização
Dentro da sinalização ferroviária, existem elementos e componentes que valem a pena serem destacados e estudados.
Basicamente, dividiremos este tópico em:
- Placas de sinalização ferroviária, sendo de velocidade e informativas
- Semáforos e sinais luminosos
Veja em detalhes.
Placas de sinalização ferroviária
As placas de sinalização ferroviária constituem elementos fundamentais para a comunicação visual entre a infraestrutura e os operadores de trem.
Estas placas fornecem informações essenciais sobre velocidades permitidas, restrições operacionais, identificação de pontos quilométricos e alertas de segurança específicos para cada trecho da via.
As placas de velocidade indicam as velocidades máximas permitidas para diferentes categorias de trens, sendo instaladas em locais estratégicos onde ocorrem mudanças no perfil de velocidade da linha.
As dimensões padronizadas garantem visibilidade adequada mesmo em condições climáticas adversas, com materiais refletivos que asseguram legibilidade durante operações noturnas.
Já as placas informativas incluem marcos quilométricos que permitem localização precisa ao longo da via, placas de identificação de estações e pátios, e sinalizações específicas para áreas de manutenção ou zonas com restrições operacionais especiais.
Estas placas seguem códigos de cores padronizados internacionalmente para facilitar o reconhecimento instantâneo pelos maquinistas.

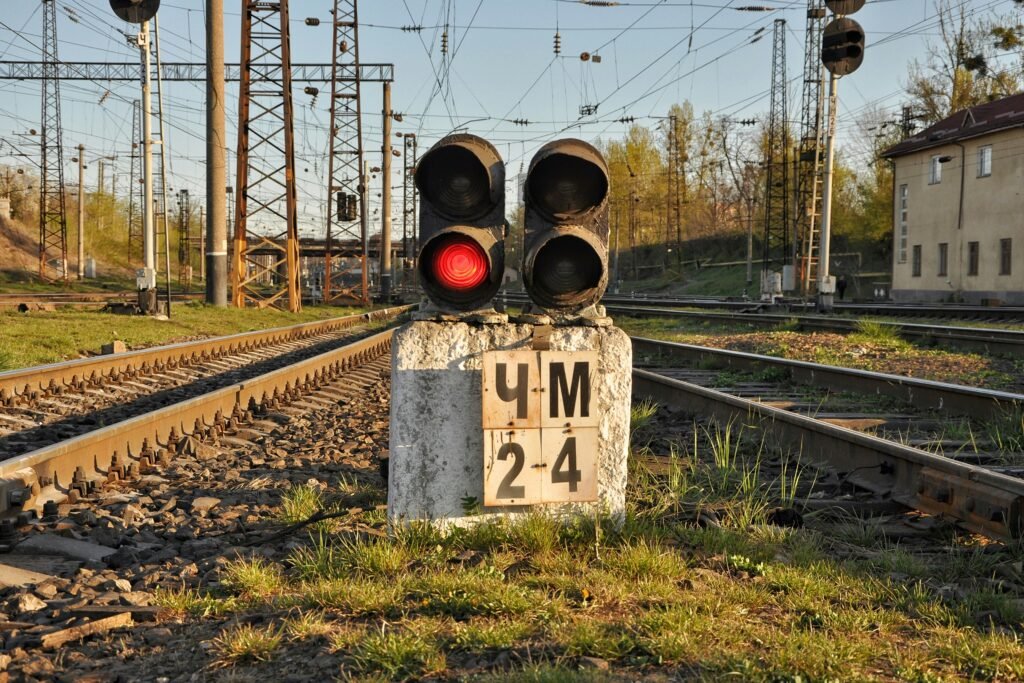

Semáforos e sinais luminosos
Os semáforos ferroviários representam a evolução dos sistemas de controle de tráfego, utilizando combinações específicas de cores e configurações para transmitir informações precisas sobre as condições da via à frente.
O sistema de cores universalmente adotado – verde (via livre), amarelo (atenção/redução de velocidade) e vermelho (parada obrigatória) – estabelece comunicação clara e inequívoca.
Tecnologia LED moderna
A tecnologia LED moderna substituiu progressivamente as lâmpadas incandescentes tradicionais, oferecendo maior durabilidade, menor consumo energético e melhor visibilidade.
Os LEDs proporcionam luz mais intensa e focada, reduzindo significativamente os custos de manutenção e aumentando a confiabilidade operacional do sistema.
Configurações específicas
No cerne da sinalização ferroviária, configurações específicas incluem sinais de múltiplos aspectos que podem transmitir informações mais detalhadas sobre velocidades permitidas e condições futuras da via.
Sinais de quatro aspectos, por exemplo, utilizam combinações de verde, amarelo duplo, amarelo simples e vermelho para otimizar o fluxo de trens em linhas de alta densidade.
Sinais claros evitam acidentes
Assim como na sinalização ferroviária, onde a clareza das informações é questão de vida ou morte, na comunicação empresarial a clareza determina o sucesso das relações comerciais.
Mensagens ambíguas geram confusão, enquanto a comunicação precisa constrói confiança e facilita as tomadas de decisão.
Códigos e significados das placas
Não menos importante, existem diversos códigos e interpretações das placas de sinalização ferroviária, divididas em códigos numéricos e símbolos gráficos.
Veja em detalhes.
Interpretação de placas
A interpretação correta das placas ferroviárias requer conhecimento especializado dos códigos padronizados que variam conforme o sistema ferroviário nacional, mas mantêm princípios universais de segurança.
Maquinistas passam por treinamento intensivo para reconhecer instantaneamente o significado de cada placa, independentemente das condições de visibilidade ou velocidade operacional.
Em suma, estamos falando de códigos numéricos e símbolos gráficos.
Códigos numéricos
Os códigos numéricos nas placas de velocidade indicam a velocidade máxima permitida em quilômetros por hora, frequentemente acompanhados de subcódigos que especificam restrições para diferentes tipos de trens.
Dito isso, trens de passageiros, cargas pesadas e composições especiais podem ter limites diferenciados no mesmo trecho.
Símbolos gráficos
Os símbolos gráficos, por sua vez, complementam as informações numéricas, utilizando pictogramas universalmente reconhecidos para indicar curvas acentuadas, declividades, pontes, túneis ou áreas de risco específico.
Estes símbolos permitem compreensão rápida mesmo por operadores não familiarizados com o idioma local.
Sinalização de segurança
A sinalização de segurança ferroviária estabelece protocolos rigorosos para situações de emergência, manutenção e operações especiais.
As placas de advertência utilizam cores de alto contraste – tipicamente amarelo ou laranja com texto preto – para chamar atenção imediata dos operadores.
Veja em detalhes.
Zonas de proteção
As zonas de proteção são demarcadas com sinalização específica que indica distâncias de segurança obrigatórias, áreas onde é proibido parar ou estacionar material rodante, e locais com restrições especiais devido à proximidade de equipamentos sensíveis ou infraestrutura crítica.
Sinalização de emergência
A sinalização de emergência, por sua vez, inclui indicações de localização de equipamentos de socorro, pontos de evacuação, e rotas alternativas em caso de acidentes ou falhas operacionais.
Esta sinalização segue padrões internacionais que permitem reconhecimento instantâneo por equipes de resgate.
Códigos padronizados
A padronização na sinalização ferroviária mundial demonstra como códigos uniformes eliminam ambiguidades e aceleram processos.
No mundo empresarial, uma identidade visual consistente funciona da mesma forma: reduz confusão, acelera reconhecimento da marca e facilita a comunicação com diferentes públicos.
Implementação e manutenção da sinalização ferroviária
Sendo assim, temos a implementação e manutenção da sinalização ferroviária, que passa por alguns protocolos e períodos de manutenção preventiva.
Veja em detalhes.
Protocolos de instalação
A instalação de sistemas de sinalização ferroviária segue protocolos rigorosamente definidos que priorizam a segurança operacional durante todo o processo.
O planejamento inicial requer análise detalhada do tráfego existente, identificação de janelas de manutenção adequadas e coordenação com múltiplas equipes especializadas.
Fases de implementação
As fases de implementação começam com estudos de viabilidade técnica e impacto operacional, seguidos de projeto detalhado com especificações técnicas precisas.
A instalação física requer bloqueios programados de trechos ferroviários, instalação de equipamentos com certificação de segurança, e testes abrangentes antes da liberação operacional.
Integração com sistemas existentes
A integração com sistemas existentes representa desafio técnico significativo, especialmente em modernizações de redes antigas.
Os protocolos de compatibilidade asseguram que novos componentes funcionem harmoniosamente com infraestrutura legada, evitando interferências que poderiam comprometer a segurança.
Certificação e homologação
A certificação e homologação envolvem testes rigorosos conduzidos por organismos independentes que verificam conformidade com normas nacionais e internacionais.
Estes testes incluem simulações de falha, verificação de tempos de resposta, e validação de protocolos de segurança sob diferentes condições operacionais.
Manutenção preventiva
A manutenção preventiva de sistemas de sinalização ferroviária baseia-se em cronogramas rigorosos que antecipam possíveis falhas antes que afetem as operações.
As inspeções regulares verificam integridade física dos equipamentos, precisão das indicações luminosas, e funcionamento adequado de sistemas de comunicação. Veja em detalhes.
Manutenção preditiva
A manutenção preditiva utiliza tecnologias avançadas de monitoramento contínuo para identificar padrões que indicam deterioração gradual de componentes.
Sensores IoT monitoram vibração, temperatura, consumo energético e outros parâmetros que permitem intervenções programadas antes de falhas críticas.
Gestão de peças e componentes
Este gerenciamento requer estoque estratégico de componentes críticos com prazos de reposição longos.
O planejamento logístico assegura disponibilidade imediata de peças de segurança essenciais, minimizando tempos de interrupção durante manutenções corretivas não programadas.
A complexidade da implementação de sistemas ferroviários espelha os desafios que empresas enfrentam ao digitalizar processos.
Assim como na ferrovia, onde cada detalhe técnico impacta a segurança e eficiência, a transformação digital empresarial requer planejamento meticuloso e execução especializada.
Tecnologia e inovação no setor
O futuro da sinalização ferroviária caminha em direção à completa digitalização e integração inteligente entre diferentes sistemas.
As tecnologias emergentes como 5G, inteligência artificial e computação em nuvem estão redefinindo as possibilidades técnicas para controle ferroviário de próxima geração.
Vamos ver cada uma delas em detalhes.
Comunicação 5G
A comunicação 5G promete revolucionar a troca de dados entre trens e centros de controle, oferecendo latência ultra-baixa essencial para sistemas de segurança crítica.
Esta tecnologia viabiliza aplicações avançadas como manutenção remota em tempo real, monitoramento contínuo de integridade estrutural, e otimização dinâmica de fluxo de tráfego.
Inteligência artificial
A inteligência artificial é a palavra do momento. Ela está sendo integrada progressivamente em sistemas de tomada de decisão, permitindo análise preditiva de padrões de tráfego, otimização automática de cronogramas e resposta inteligente a situações de emergência. Algoritmos de machine learning podem processar volumes massivos de dados operacionais para identificar oportunidades de melhoria impossíveis de detectar humanamente.
Gêmeos digitais
Por fim, os gêmeos digitais da infraestrutura ferroviária permitem simulação precisa de cenários operacionais, teste virtual de modificações, e treinamento avançado de operadores sem riscos para sistemas reais.
Esta tecnologia acelera significativamente o desenvolvimento e validação de novos protocolos operacionais.
Automação crescente
A automação na sinalização ferroviária evolui através de graus progressivos que gradualmente reduzem a necessidade de intervenção humana.
Esta evolução não elimina completamente o elemento humano, mas redefine papéis para supervisão, tomada de decisão estratégica, e gestão de situações excepcionais.
Temos três aspectos da automação: operação autônoma, manutenção automatizada e integração multimodal. Vejamos em detalhes.
Operação autônoma de trens
já demonstra viabilidade técnica em ambientes controlados como metrôs urbanos, onde variáveis operacionais são limitadas.
A expansão para redes ferroviárias convencionais requer desenvolvimento adicional de sistemas capazes de lidar com complexidade operacional muito superior.
Manutenção automatizada
A manutenção automatizada utiliza drones para inspeção de infraestrutura, robôs para tarefas de manutenção repetitivas, e sistemas de autodiagnóstico que identificam necessidades de intervenção.
Esta automação permite uma manutenção mais frequente e precisa, reduzindo custos operacionais e aumentando a disponibilidade do sistema.
Integração multimodal
Por fim, a integração multimodal conecta diferentes sistemas de transporte através de plataformas digitais unificadas que otimizam fluxos de passageiros e cargas entre diferentes modalidades.
Esta integração representa o futuro da mobilidade urbana sustentável, onde a sinalização ferroviária inteligente coordena-se automaticamente com outros sistemas de transporte público.
A convergência destas tecnologias está criando ecossistemas ferroviários completamente integrados onde dados fluem continuamente entre todos os componentes, permitindo otimização global que maximiza eficiência, segurança e sustentabilidade ambiental.
